Narzędzie do obracania 180 stopni do wiązki głównej: Rozwiązywanie wyzwań związanych z spawaniem w produkcji półprzewodnikowej

Narzędzie do obracania 180 stopni dla dużych belek

Arkusz techniczny

1: Wymagania techniczne po stronie popytu:

Hydrauliczny reset flip, odpowiedni dla długości przedmiotu do 17,5 metra, kompatybilny z produkcją bocznych wywrotek

2: Oświadczenie techniczne dostawcy:

1: Powyższe wymagania techniczne strony popytu są w pełni spełnione i przestrzegane przez sprzęt dostarczany przez dostawcę

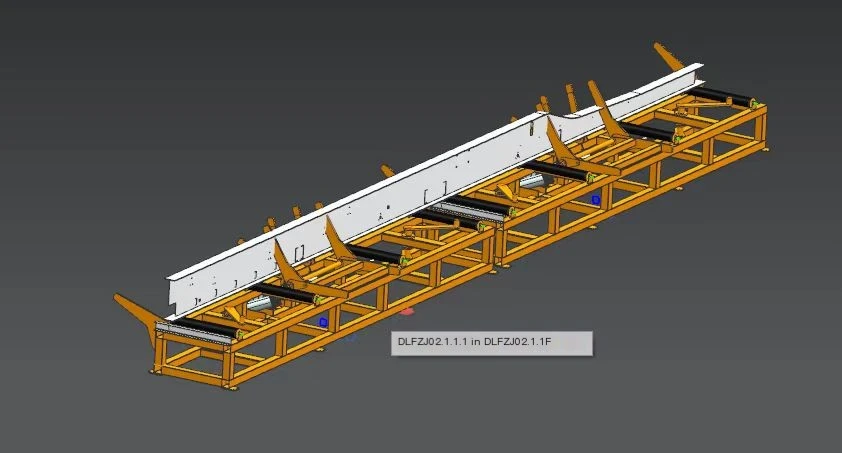

Rozwiązanie techniczne dla maszyny do odwracania się 180 stopni głównej wiązki

1: Główny cel i aktualna analiza sytuacji

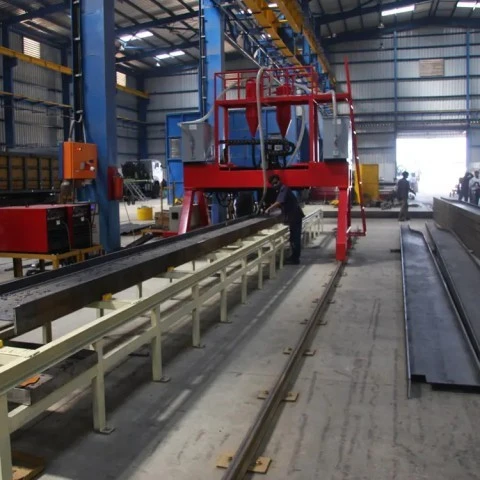

Gdy belka pół-przyczepność jest spawana przez zanurzone spawanie łukowe, dwie odpowiednie powierzchnie wiązki muszą być w pełni spawane . Po spawaniu jednej strony, wiązka musi być odwrócona o 180 stopni przed spawaniem drugiej strony . podczas tego procesu, tradycyjnego sposobu nachylenia wiązki jest zaciśnięciem. . Proces ten ma pewne zagrożenia bezpieczeństwa i niską wydajność, co zwiększa intensywność pracy pracowników . Maszyna przewracającego 180 stopni dla dużych belek jest kontrolowana przez personel w celu ukończenia pracy przekładania, oszczędzania czasu i wysiłku oraz zmniejszenia ryzyka bezpieczeństwa spowodowanego zaangażowaniem personelu w zwalczaniu .}}}}}}}}}}}}}}}}}}}}}

2: Wprowadzenie funkcjonalne i częściowe przetwarzanie szczegółów

1

Flip Action można zakończyć poprzez manipulowanie klawiszami akcji na pilocie .

2

Moc operacyjna każdej części sprzętu jest dostarczana przez stację hydrauliczną, która dostarcza moc hydrauliczną do cylindrów olejowych każdej części, aby wykonać określone działania .

3

Odwrócone części

4

Huśtanie się i tłumaczenie części

3: Parametry techniczne i krótka konfiguracja

1

Pudełko sterujące: jeden zestaw

2

Całkowita moc sprzętu: większa lub równa 4 kW

3

Model silnika: seria ye -4

4

Flip Cylinder Model: 63 (średnica cylindra) * 300, 2 zestawy z każdej strony, łącznie 4 zestawy

5

Model cylindra oleju powracającego do obrabiania: 63 (średnica cylindra) * 400 na zestaw

6

Rozmiar sprzętu (długość, szerokość, wysokość mm): 10000 * 1760 * 680 (powierzchnia platformy)

7

Tryb sterowania mocą: zdalne sterowanie

8

Maksymalna kropla wysokości gęsi: 0 mm

9

Kolor gospodarza: kolor główny; niebieski

10

Metoda produkcji głównej struktury: spawanie

4: Zakres zasilania

1

Dostosowane

5: Bezpieczeństwo i ochrona

1

Ochrona przed przeciążeniem

6: Losowe dane

1

Jedna kopia schematu obwodu sprzętu

2

Jedna kopia instrukcji obsługi posprzedażnej

7: Zakres zaopatrzenia, zakres samego siebie zapewniany przez Demander i warunki instalacji witryny

Zakres dostaw:

Numer seryjny

nazwa

notatki

1

Host: 1 zestaw

W tym 6 zestawów cylindrów oleju akcji, urządzenie przewracające i główną strukturę

2

Stacja hydrauliczna: 1 zestaw

W tym system zdalnego sterowania, elektroniczny system sterowania, moc hydrauliczna

Nabywca zapewnia:

1

Olej hydrauliczny

L-HM -46

2

linia energetyczna

4- Core 4- kwadrat

Warunki instalacji witryny:

1: betonowa podłoga lub twarda podłoga

2: Kąt pochylenia uziemienia: mniej niż 8 stopni

Uwaga: Powyższy zakres zasilania zawiera kompletne elementy sprzętu, aby zapewnić normalne działanie i funkcjonowanie .
